Ayant eu entre mes mains un TH-D7E de chez Kenwood équipé APRS j’ai cherché comment lire les trames APRS sur un Tiny Trak. Mes connaissances électroniques un peu limitées j’ai fait une recherche sur Internet. Sur les sites de KE4NYV, N6BG, IK3SVW, F1EQF et celui de F8APF quelques explications et schémas très intéressants. Fort de ces renseignements j’ai fabriqué le Peek Pack V0.6.
Le montage je l’ai fait sur un circuit imprimé pastillé puisque n’ayant pas de typon, celui-ci est désormais réaliser (mars 2012) voir au bas de la page.
Voici le montage pour visualiser les trames APRS sur un Tiny Trak ou un récepteur :
La partie en rouge est pratiquement un Baycom bien connu des OMS qui pratiquent ou ont pratiqué du packet.
Le premier circuit est gérer part un TCM 3105 pour les trames et le deuxième circuit pour l’affichage : un PIC 16F84/10.
Le poussoir sert à visualiser sur l’afficheur (5X8 caractères) les trames APRS. La capacité sur ce poussoir est de 10nF.
L’afficheur n’importe quel modèle 2X16 caractères ou un modèle 2X24 caractères font l’affaire.
Le plus commun a pour driver un 44780, personnellement j’ai choisi un afficheur 2X16 caractères rétro-éclairé bleu caractères blancs, plus facile à lire de nuit.

AMELIORATIONS DU MONTAGE "PEEK-PACK" PAR F8APF

1) Remplacer le potentiomètre de 47K de la pin 7 du TCM 3105 par une résistance de 12K 1/4W entre la pin 7 et le +5V et une résistance de 15K entre cette même pin 7 et la masse (stabilise du montage).
2) Remplacer les deux résistances de 1.5K qui se trouvent dans les anodes des deux diodes LED par des 470 Ohms 1/4W (meilleur éclairement des LED en milieu très lumineux).

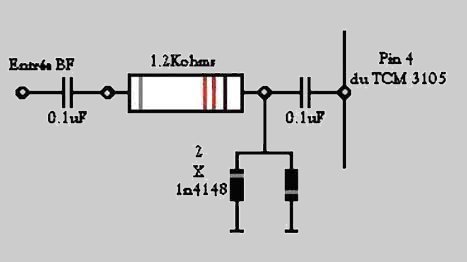

3) Remplacer la résistance de 100 OHms qui se trouve sur la "sortie" HP de la fiche DIN par une de 1.2K ; mettre deux diodes 1N4148 en parallèle inversée l'une par rapport à l'autre ("69"), un côté au point de connexion de cette résistance et la capacité de 0.1 microfarad pin 4 du TCM 3105, l'autre côté à la masse (protection du TCM) ; rajouter une autre capacité de 0.1 microfarad entre la sortie HP et la résistance devenue 1.2Kohms

4) Si vous branchez le montage sur une sortie HP, mettez un petit HP ou une résistance de 8.2 Ohms/2W entre entrée BF et masse (protection du transceiver) ; si vous utilisez une sortie casque ou BF 700mV, laissez tel quel réglez le volume jusqu'a l'éclairement de la led verte (squelch ouvert).
5) Insérez un fusible temporise de 250mA à l'entrée de l'alimentation +13.8V (protection alim.).
6) Conseil :
En principe, le contraste maximum du LCD est obtenu avec le potentiomètre de 22K pin 3 du LCD, à fond coté masse. En effet, si vous placez ce potentiomètre en position médiane, vous risquez de ne rien voir dans l'afficheur (ce qui m'est arrivé), laissant croire à un disfonctionnement du montage.
J’ai suivi les conseils de F8APF que je remercie et ce petit montage fonctionne à merveille depuis 2008.
Le fichier Peek_SVW.hex vous permet de programmer le Pic 16f84

Voici l’intérieur du boîtier à gauche l’afficheur, à droite le circuit, en dessous le boîtier avec son afficheur Celui-ci a été changé par un retro éclairé bleu.

Ce modéle est connecté au tinytrak dans mon véhicule. Un second est en cours de construction et sera incorporé dans un TNC Digipeater.

Liste des Composants :

Résistances	Condensateurs	Diodes	Transistors	Quartz	Leds	CI
1 : 10 Kilohms	2 : 33 pF	1 : 1N4001	2 : BC 548	1 : 4.4338 mHz	1 led : Vert	1 Régulateur 7805
2 : 15 Kilohms	2 : 22 pF	2 : 1N4148		1 : 10 mHz	1 led : Rouge	1 TCM 3105
2 : 470 Ohms	7 : 0.1 uF					1 Pic 16F84/10
1 : 47 Kilohms	1 : 10 nF					1 Afficheur 2x16 caractères
1 : 12 Kilohms	1 : 10uF /16 Volts					1 Fusible 500mA
1 : 33 Kilohms
1 : 22 Kilohms Adjustable
1 : 47 Kilohms Adjustable

Vue coté cuivre L: 12,565 cm x H: 6,528 cm Résolution 300dpi

Télécharger le fichier complet ICI Télécharger le fichier du Circuit Imprimé ICI

Je ne développe plus de Circuit Imprimé et ne fais plus la programmation des PIC's. Merci de votre compréhension.
