SDR

Software Defined Radio

· Partie matérielle :
SDR en UHF ou VHF pour moins de 30€ avec une clé TNT.
Tout d’abord, il faut avoir la chance de se procurer le bon modèle : Terratec CINERGY TStick RC modèle LB Rev.3 équipé du circuit RTL2832.
J'ai trouvé la mienne chez Boulanger, d'autres magasins l'ont certainement.(Publicité gratuite)
Il y a aussi le modèle LogiLink VG0002A équipé du circuit RTL2832.
· Partie logicielle :
Télécharger :
Après dézippage, on se retrouve avec un répertoire contenant quelques fichiers :
Dézippez l’archive dans un répertoire.
Exécutez le fichier : ‘install.bat’
Après quelques secondes et un téléchargement, le répertoire s’est étoffé de plusieurs fichiers, dont celui qui nous intéresse pour installer le pilote : Zadig
Exécutez : Zadig.exe
Dans les paramètres, veiller particulièrement à ce que l’interface choisie soit l’interface 0 et que Target soit réglé sur WinUSB
Ensuite, cliquez sur : Install driver.
Maintenant, insérez votre clé dans un port USB et connectez y une antenne.
Attention : vous devrez toujours utiliser le même port USB pour utiliser votre clé.
Dans le répertoire, se trouve un programme appelé SDRSharp.exe.
Exécutez le.
Dans le menu déroulant en haut à gauche, sélectionnez RTL-SDR / USB et ensuite, cliquez sur Configure :
Dans la fenêtre, sélectionnez l’interface Terratec dans le menu Device et cliquez Offset Tuning et Tuner AGC et cliquez sur Close :
Dans la partie gauche de la fenêtre, cliquez la case Correct IQ .
Vous pouvez maintenant cliquer sur Play en haut à gauche.
Normalement, vous devriez entendre le crachotement de la FM.
Je ne m’étendrai pas sur l’utilisation du logiciel SDRSharp, qui demande un peu d’habitude, mais qui fait un excellent travail.
Plus de renseignements sur :
-----------------------------------------------------------------------------------
Clé USB RTL-SDR avec le nouveau tuner R820T2
Ce modèle de clé RTL-SDR est équipé du chipset Realtek RTL2832U et du nouveau tuner R820T2 spécialement conçu pour le mode SDR.
La nouvelle version du tuner R820T2 offre une meilleure sensibilité (+2dB à +5dB selon les fréquences) et un bruit de fond réduit, comparé à la version précédente R820T.
Utilisé avec un logiciel SDR, cette clé USB devient un récepteur-scanner à large bande de 24 Mhz à 1766 MHz (sans trou) et tous modes (AM, FM, SSB, CW, DATA, ADSB, DMR) !
Attention : Vous devrez toujours utiliser le même port USB pour utiliser votre clé.
Télécharger Zadig 2.2 :
Télécharger SDR-Radio Pro V2.3 :
Télécharger les DLL 32 et 64 Bits :
Télécharger la documentation :
Merci à F1UCG pour ses conseils forts intéressants.
A voir sur le site de Passion-Radio
-----------------------------------------------------------------------------------
Clé USB RTL-SDR

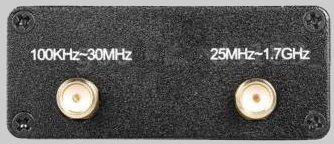

Clé USB RTL-SDR en boitier métallique de 100KHz - 1.7GHz Full Band UV HF RTL-SDR Récepteur USB / R820T + RTL2832U AM E5S3
Télécharger HDSDR : trés bon logiciel
Notice en français :
-----------------------------------------------------------------------------------
RTL 1090
Un avion équipé de l’ADS-B détermine sa position par le système de positionnement satellite GPS et envoie périodiquement sa position, aux stations au sol (tour de contrôle) ainsi qu’aux autres avions évoluant dans la zone.
La gamme de fréquence utilisée est le 1090Mhz.
Si l’antenne fournie avec le dongle TNT est posée sur un support métallique, à l’extérieur en position verticale et que vous n’êtes pas trop loin d’un aéroport ou sur le passage des avions, vous pouvez réussir à écouter vos premiers signaux ADS-B.
Dans la majorité des cas, l’antenne fournie n’est pas suffisante et il faut vous doter d’une antenne extérieure adaptée à la fréquence 1090Mhz pour l’ADS-B et une antenne 118-136Mhz pour la réception de signaux ACARS et VHF.
Sinon pour le plaisir la construction d'une antenne colinéaire omnidirectionnelle 1090 mhz, polarisation verticale.
Bonne écoute à Tous
