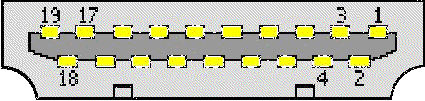

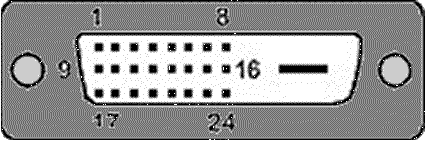

| Connecteur HDMI | Connecteur DVI-D | |
 |
|
|
Broche
HDMI |
Signal |
Broche
DVI-D |
| 1 | TMDS Data2+ | 2 |
| 2 | TMDS Data2 Shield | 3 |
| 3 | TMDS Data2- | 1 |
| 4 | TMDS Data+ | 10 |
| 5 | TMDS Data1 Shield | 11 |
| 6 | TMDS Data1- | 9 |
| 7 | TMDS Data0+ | 18 |
| 8 | TMDS Data0+ Shield | 19 |
| 9 | TMDS Data0- | 17 |
| 10 | TMDS Clock+ | 23 |
| 11 | TMDS Clock Shield | 22 |
| 12 | TMDS Clock- | 24 |
| 13 | CEC | N.C |
| 14 | Reserved | N.C |
| 15 | SCL | 6 |
| 16 | DDC | 7 |
| 17 | DDC/CEC Masse | 15 |
| 18 | +5Volts | 14 |
| 19 | Hot Plug Detect | 16 |
Les bornes
1 à 9 portent les trois voies de transmission de données
de TMDS (signalisation différentielle réduite au minimum
par transition – la technologie qui permet à DVI et à
HDMI d'envoyer des données numériques ultra-rapides),
trois bornes par canal. |
Les données
de TMDS incluent l'information visuelle et audio, et chaque canal a
trois lignes distinctes pour + des valeurs, - des valeurs, et une terre
ou un bouclier de données. |
Les bornes
10 à 12 portent des données pour le canal d'horloge de
TMDS, que les aides maintiennent les signaux dans la synchronisation. |
Comme avec
les voies de transmission de données de TMDS, il y a les lignes
distinctes pour + des valeurs, - des valeurs, et un bouclier de données. |
La borne 13
est porte le canal de CCE (contrôle d'électronique grand
public), utilisé pour envoyer la commande et les paramètres
entre les dispositifs reliés. |
La borne 14
est réservée pour une utilisation future. |
Les bornes
15 et 16 sont consacrées au DDC (voie de transmission de données
d'affichage), utilisé pour communiquer l'information d'EDID (la
Manche prolongée d'identification d'affichage) entre les dispositifs. |
La borne 17
est un bouclier de données pour les canaux de CCE et de DDC. |
La borne 18
porte une alimentation de l'énergie (+5V) de basse tension. |
La borne 19
est la prise chaude détectent, ont consacré à surveiller
la puissance haut/bas et la prise/débranchent des événements. |
