L E D

|
| Exemple:
sous 13,8V mettre une résistance de 470 Ohms à 1 Kohm
coté anode ce sera plus ou moins lumineux (pour une LED classique) |
La led est un composant dit passif, de
la famille des semi-conducteurs (tout comme la diode). |
Il s'agit d'une diode un peu particuliére,
qui a la propriété d'émettre de la lumiére
quand un courant la parcours de l'Anode vers la Cathode. |
Il en existe de plusieurs sortes, fabriquées
avec des matériaux différents, qui seront choisis en fonction
du rendement et du type de lumiéres désirés. |
Certaines Led ont un rendement très
supérieur à d'autres, on les réserve à l'affichage
en extérieur (feux tricolores, stop de voitures etc.) |

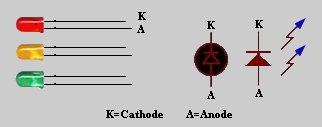

K = Cathode,
pôle négatif de la Led, coté méplat. (En
théorie patte plus courte). |
A = Anode,
pôle positif de la Led. |
----------------------------------------------------------------------------------------------- |

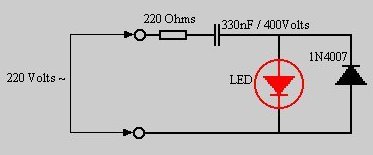

Voyant secteur à LED - 220volts |
|
| Petit montage signalant la présence du secteur sur un montage , visualisé par un LED |
La valeur du condensateur est déterminée
à l'aide de la formule suivante : |
La
tension U étant de 220 Volts et la fréquence f de 50Hz,
on obtient, pour I = 20mA, une valeur C proche de 300 nF. La valeur
normalisée est 330nF. |
| Attention! La tension de service du condensateur doit être de 400 Volts. La valeur crête du 220 Volts est de 310 Volts |
| La LED et la diode conduisent chacune sur une alternance. |
| Ce montage étant relié au secteur prendre toutes les précautions d'usage, ne pas oublier de décharger le condensateur si le montage est débranché du secteur |
