Filtre Secteur

Le filtre secteur fait parti des accessoires dont la présence dans toute station radioamateur ou de cibiste est obligatoire.

Son but est double.

D’une part il doit permettre d’éviter d’envoyer sur le secteur des ondes qui seraient susceptibles de perturber d’autres appareils.

D’autre part, de filtrer le courant qui arrive à l’alimentation qui pourrait perturber la réception.

Il existe des solutions toutes faites dans le commerce, qui sont assez onéreuses donc la meilleur solution est de se fabriquer soi-même un filtre secteur.

Pour ma part, j’ai décidé de réaliser un filtre à base de filtres

Ce filtre sert donc à éliminer le rayonnement HF et THF.

Ce filtre secteur évite les perturbations radioélectriques (QRM TVI) sur des appareils radioélectriques et électroniques : récepteurs, chaînes HI-FI, téléviseurs, etc...

Les bobines et les condensateurs doivent être installés dans une boite métallique, donc blindée, ceci afin d'éviter tous rayonnements électromagnétiques et électriques.

Cette boite sera soudée après la construction du filtre et reliée à la terre de la station radioélectrique.

Les fils d'alimentation secteur doivent être blindés entre :

Les fils qui relient le filtre à la prise secteur.

Le filtre à l'alimentation de l'émetteur.

Les fils qui alimentent l'émetteur.

Le fil émaillé qui est utilisé a un diamètre de 8/10 ou 10/10 mm,j'ai utilisé du fil sous plastique de 10/10 mm, donc sur des bobines un peu plus longues .

Les bobines L1 et L2 sont bobinées à spires jointives sur une longueur de 10 cm et sur un mandrin de diamètre de 3 cm (tube plastique de plomberie ex : tube évacuation de lavabo), prendre du tube gris foncé haute pression.

Ces bobines constituent un filtre aux fréquences THF.

Les bobines L3 et L4 sont bobinées à spires non jointives sur une longueur de 10 cm et sur un mandrin de diamètre de 3 cm (tube plastique de plomberie).

Les points de masses dans la boite doivent être faits d'une façon très sérieuse, car les résistances de contacts doivent être irréprochables pour le bon fonctionnement du filtre.

Le filtre terminé, il sera installé au plus près de votre alimentation.

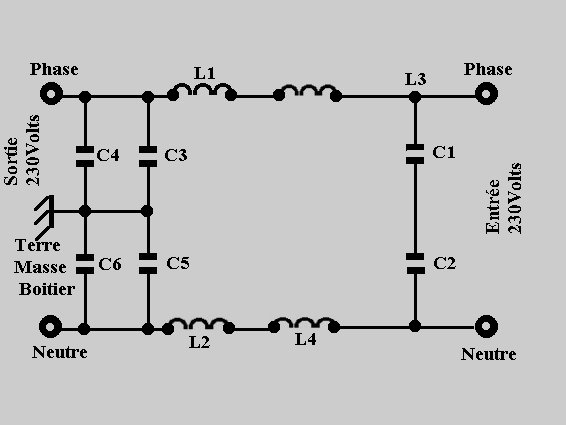

Liste des composants :

C1 à C4 : 0,1 µF 500V.

C5 à C6 : 500 à 1000 µF, 1500V.

L1, L2, L3, L4 Fil émaillé 8/10 : Spires jointives bobinées sur une longueur de 10 cm sur un mandrin de 3cm de diamètre.

Les Selfs sont bobinées en opposition, afin d'éviter un éventuel couplage entre elles.

L'ensemble doit être dans une boîte blindée et placé le plus près possible de l'alimentation secteur 230/250Volts.

Le câble qui relie le secteur au filtre doit être en 2,5mm² et blindé (tresse autour).
