Le Chenillard



Ce montage s'adresse aux débutants ou à ceux qui cherchent un montage pouvant servir dans divers domaines comme le modélisme (signalisation) ou pour des effets de lumières.

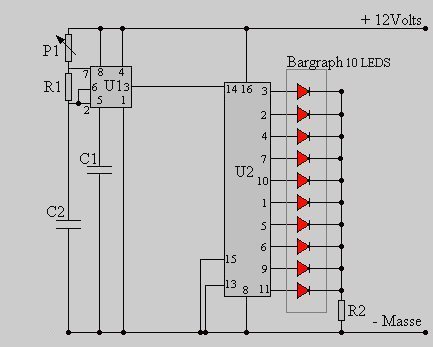

Schéma de principe

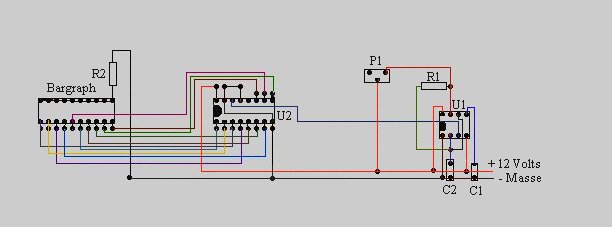

Nous voyons donc sur ce schéma trois blocs différents: Un timer basé sur un 555. (La fréquence des impulsions de sorties est réglable par P1.) Un bloc compteur basé sur un CD 4017. Ce circuit présente successivement un état haut à ses sorties à chaque fois que l'on applique un état haut sur son entrée clock (broche 14.) On l'appelle aussi compteur décimal. Ainsi à chaque signal apporté par le timer, la sortie haute de déplacera. Enfin on remarque une rangé de 10 leds qui constituent le bargraph. Ce sont elles qui traduiront l'état des sorties du compteur décimal. Pour tester ce montage, il est possible de le réaliser sur une plaque d'essais. Une fois que le montage est testé, on peut le réaliser sur une carte d'essai ce qui est recommandé pour un électronicien amateur les liaisons (dessinées en fils de couleurs) sont à réaliser aux moyens de straps ou de soudures entre les points. Lorsque deux liaisons se croisent ne pas les relier sauf s’il y a un point à l'intersection

A noter que ce montage peut servir à d'autres choses si on modifie la valeur des composants : sablier (en modifiant la valeur de C1 ou de R1 etR2), feu tricolore (en déplaçant le reset du 4017 sur la broche 7.)

Composants :

Bargraph 10 leds ou 10 leds de différentes couleurs R1 : résistance 2.2 Kohms R2 : résistance 2.2 Kohms P1 : potentiomètre 1 Mohm C1 : capacité de 330 nF C2 : capacité de 10 nF U1 : NE555 U2 : CD 4017
