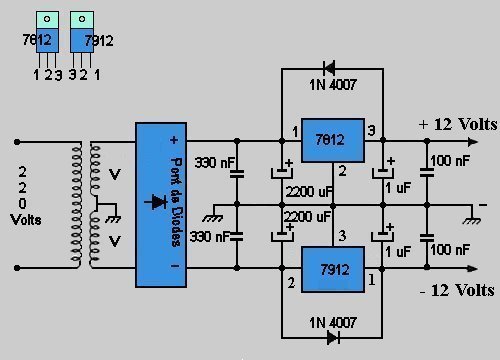

Alimentation Symétrique



J'avais réalisé cette alimentation, il y a quelques années pour alimenter un petit ampli qui avait besoin de deux tensions.

Vous pouvez changer les deux régulateurs de tension pour obtenir une autre tension, par exemple par des 7805 et 7905 ou 7809 et 7909

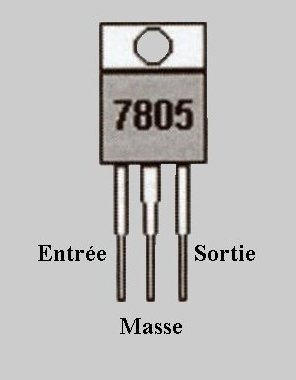

Attention aux entrées et masses des régulateurs positifs ou négatifs, elles sont inversées



	7812 7809 7805	7912 7909 7905
	1 : Entrée	1 : Sortie
	2 : Masse	2 : Entrée
	3 : Sortie	3 : Masse
